Równania miłości
Tytuł pewnie trochę dziwnie brzmi, bo czy miłość da się opisać równaniem? Symbolem miłości jest niewątpliwie Serce, a zatem spróbujmy opisać kształt serca równaniem matematycznym.
Artykuł został opublikowany na portalu czasopisma popularnonaukowego "Wiedza i Życie", na portalach krasnik24.pl, krasnik.naszemiasto.pl i matematyka.wroc.pl.
Kardioida czyli krzywa sercowa
Rozpocznę od pewnej słynnej matematycznej krzywej, tzw. kardioidy. Definicja jej jest następująca: kardioida (krzywa sercowa) ? krzywa opisywana przez ustalony punkt okręgu toczącego się bez poślizgu po zewnętrzu innego nieruchomego okręgu o tej samej średnicy. Można ją opisać za pomocą równania:
gdzie
jest parametrem.
Pole powierzchni ograniczone kardioidą wynosi:
, zaś obwód:
A teraz zobaczcie jak taka kardioida może wyglądać, gdy k=2
Taki wykres możemy również opisać za pomocą tzw. współrzędnych biegunowych. Układ współrzędnych biegunowych (układ współrzędnych polarnych) ? to układ współrzędnych na płaszczyźnie wyznaczony przez pewien punkt O zwany biegunem oraz półprostą OP o początku w punkcie O zwaną osią biegunową.
Np. opisana wyżej kardioida ma następujące współrzędne biegunowe:
Można użyć też tzw. równania parametrycznego:
Przyjmijmy teraz oznaczenia jak na rysunku
oraz
Policzmy pole powierzchni i obwód kardioidy. Sięgniemy do matematyki wyższej i użyjemy całki oznaczonej:
Jak się to ma do wcześniej podanych wzorów oraz . W obliczeniach przyjąłem po prostu, że
. Dzięki temu podstawieniu można łatwo wyobrazić sobie obwód kardioidy jako obwód kwadratu o boku długości
.
Zgodzicie się na pewno ze mną, że kardioida swoim kształtem przypomina serce.

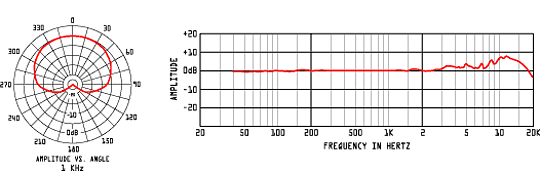

Mówiąc o kardioidzie chcę Wam również przekazać pewną ciekawostkę muzyczną (muzyka to również moja pasja). Wiecie zapewne co to jest i do czego służy mikrofon. Jedną z cech mikrofonu jest jego sposób ?ściągania? dźwięków, czyli tzw. charakterystyka. Wiele mikrofonów ma tzw. charakterystykę kardioidalną, co prezentuje poniższy rysunek.
Ciekawe równania serc
Wróćmy do naszych równań miłości. Zapewne jesteście przyzwyczajeni do nieco innego kształtu serca niż kardioida. A zatem spróbujmy ?ukształtować? trochę bardziej naszą krzywą serca. To tak jak w życiu, trzeba miłość kształtować.
Poniżej przedstawiam kilka równań bardzo ładnych serduszek wraz z ilustracją graficzną w kartezjańskim układzie współrzędnych:
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Dosyć ciekawym sposobem uzyskania serduszka jest połączenie dwóch elips:
|
|
|
|
Dwie elipsy nałożone na siebie |
Jeśli teraz dodamy odpowiednie założenia do równań elips, to otrzymamy powyższy rezultat. |
Przestrzenne serca 3D

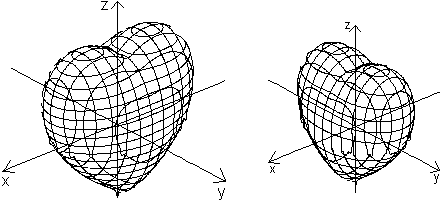

Równanie serca można przenieść w przestrzeń trójwymiarową. Oto przykład takiego równania wraz z wykresem:
/p>
Fraktalne serca
W matematyce istnieją dość ciekawe i ładne obiekty. Są to tzw. fraktale. Fraktal w znaczeniu potocznym oznacza zwykle obiekt samo-podobny (tzn. taki, którego części są podobne do całości) albo "nieskończenie subtelny" ukazujący subtelne detale nawet w wielokrotnym powiększeniu.

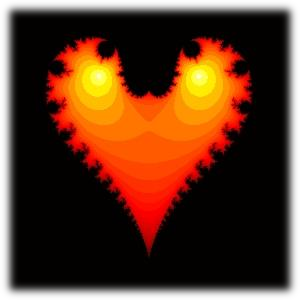

Zobaczmy jak może wyglądać fraktalne serduszko:
Fraktal Medelbrot?a i widoczna kardioida
Serca geometryczne
Oprócz takich równań matematyczne serduszka możecie wykonać w inny sposób. Będą to matematyczno-geometryczne serduszka. Oto kilka przykładów:
Serduszko składające się z kwadratu i koła. Koło podzielone na dwie części.
Serduszko zbudowane na bazie trójkąta równoramiennego (tutaj użyty jest nawet trójkąt prostokątny równoramienny) oraz koła podzielonego na dwie części.
Serduszko zbudowane na połowie koła wraz z dwoma półkolami.
Tutaj przykład serduszka składającego się z dwóch trójkątów równoramiennych i dwóch półkoli.
Serduszko składające się z dwóch kół oraz poprowadzonych stycznych do okręgów.
Serduszko powstałe na bazie czterech okręgów o równych promieniach o środkach w wierzchołkach kwadratu. Potem wybieramy odpowiednie fragmenty i gotowe

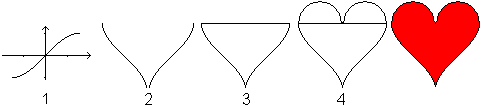

Serduszko, w skład którego wchodzi fragment funkcji
dla
oraz dwóch półkoli.
Serduszko, w skład którego wchodzi fragment funkcji dla
oraz dwóch półkoli.
I kolejna propozycje uzyskania serduszka:
Taka układanka nazywa się tangram ? chińska łamigłówka (układanka), znana od ok.3000 lat.
Zrób to sam

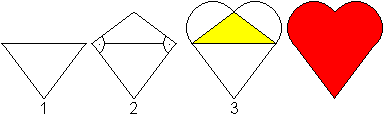

Poniżej instrukcja jak wykonać ładne serduszko:

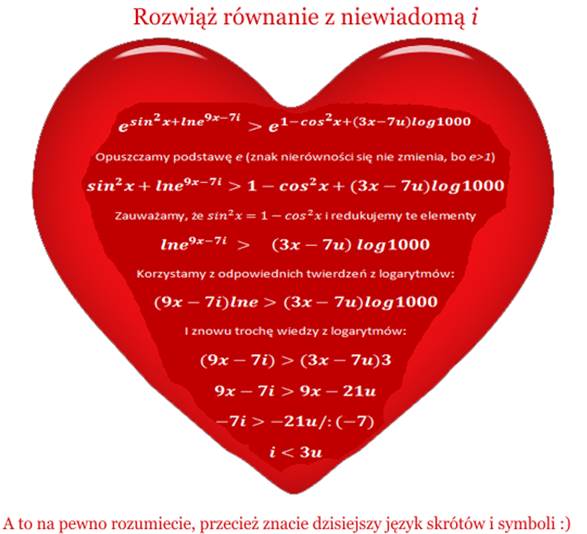

Coś do rozwiązania
Matematyczna walentynka od moich uczniów
Na koniec chciałbym Wam przedstawić bardzo oryginalny pomysł moich uczniów. Dostałem od nich matematyczną walentynkę, którą musiałem rozwiązać.
Oto jej treść:
Rozwiąż metodą graficzną, a następnie powstały wyraz przenieś w miejsce kropek w odpowiedzi.
1.
2.
3.
4.
ODP. We ????????YOU ? so much! :)
A oto rozwiązanie:
Z wielką dumą wpisałem LOVE w odpowiedzi do zadania. Przyznacie, że robi wrażenie. Oprócz świetnego pomysłu na zadanie, uczniowie wykazali się wiedzą matematyczną z zakresu szkicowania wykresów funkcji oraz ich przekształcania.

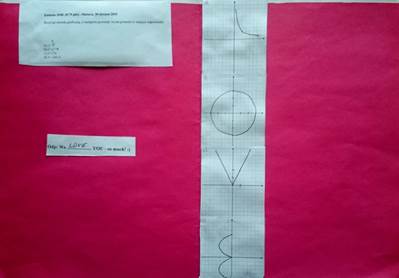

A oto zdjęcia tej niespodzianki:
Serduszkowa klasa 2g
A zatem widzimy jak wiele różnych serc można opisać równaniem matematycznym. Jest ich naprawdę nieskończenie wiele. Możecie zmieniać liczby w przedstawionych równaniach uzyskując swoje własne i niepowtarzalne serca. Myślę, że każdy z Was odnalazł już to swoje serce.
Tomasz Grębski
